传感国产力量:安防领域CIS国产“芯”!
日期:2022-04-22
在此背景下,国家智能传感器创新中心传感器产品资料库平台联合感知芯视界开设“传感国产力量”专栏,通过传感器产品资料库平台的权威数据分析,展现国产传感企业中优秀产品在应用领域的口碑,进而促进行业良性发展。
CIS是CMOS图像传感器英文名称CMOS Image Sensor的缩写,具有尺寸小、敏感度高、高度集成、功耗较低、成像速度快、成本较低等优点,应用广泛。
随着下游行业快速发展壮大,全球CIS行业发展势头强劲。但就市场占比而言,CIS领域一直被国外大厂占据更多份额,留给国内厂商的市场空间并不大。为寻求突破,国内厂商避其锋芒,选择相对边缘但发展前景更好的“蓝海市场”。而安防监控便是“蓝海市场”之一。
根据相关调查数据统计,随着未来安防监控行业整体规模的不断扩大,预计 2025 年出货量和销售额将分别达到 8.0 亿颗和 20.1 亿美元,预期年复合增长率将达到 13.75%和 18.23%。对于安防监控这个快速增长的市场,国内各家的CIS芯片厂家“各显神通”,成为安防领域国产CIS的中坚力量。
本期内容将通过国家智能传感器创新中心传感器产品资料库平台对典型的优秀国产CIS产品技术和性能对比情况切入,由点及面,展现安防监控领域不断崛起的国产品牌。
国家智能传感器创新中心传感器产品资料库平台(网址:https://sensorsupermart.si-wave.net/),收录了各种类型传感器的详细参数信息、实物图、规格书、验证报告和相应的参考设计信息数据,旨在为传感器用户、传感器器件模组厂商、解决方案等企业搭建专业化的信息数据共享平台,增加企业产品曝光度、加速企业方案整合、助力智能化应用产品落地。

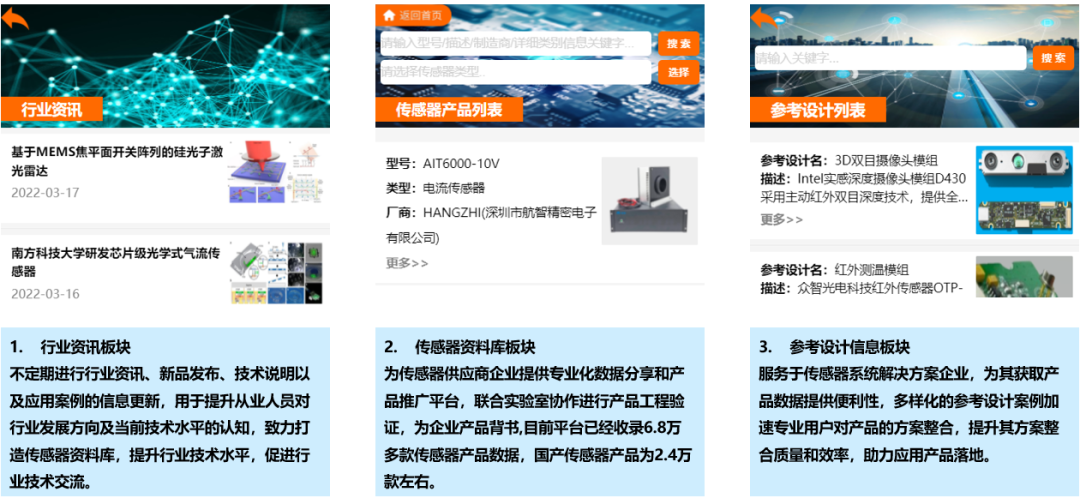

平台设置行业资讯、传感器资料库、参考设计信息、共享实验室、厂商信息五大板块。

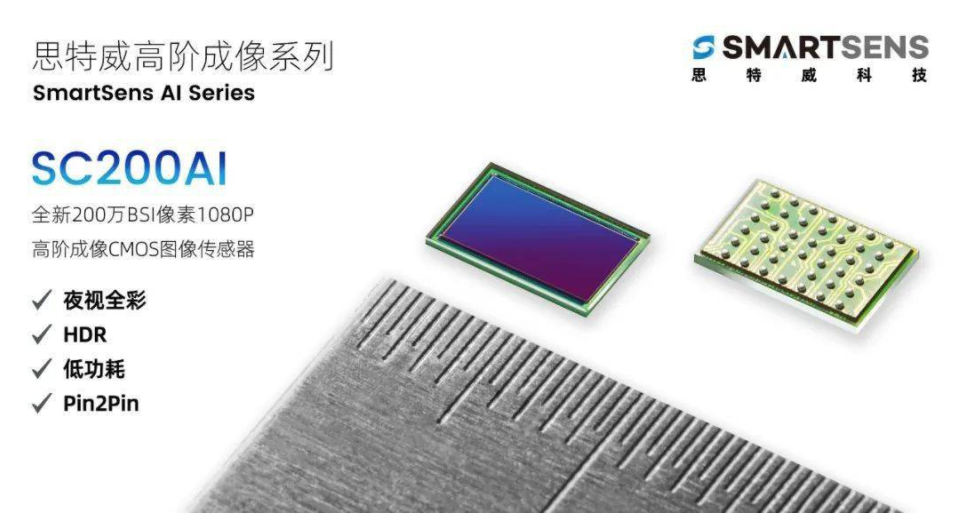

SC200AI是思特威在2020年6月推出的高阶成像系列暨AI系列CMOS图像传感器。
SC200AI采用最新BSI像素工艺技术并搭载思特威一贯优势的夜视全彩功能,通过采用SFC™结构的最新像素设计结合电路架构和性能上全新的优化,使SC200AI在感度大幅提升的同时,保有良好的信噪比及宽动态范围等性能。
相较于前代产品, 灵敏度进一步提升27%, 信噪比SNRmax则 提升了2.5倍,噪声的降低使SC200AI拥有更出色的低光照下的图像清晰度。与此同时,思特威结合创新设计工艺将红绿通道串扰 (Crosstalk in RtoG)降低了36%,有效减少色偏及黯淡,从而实现真色彩、高清晰。

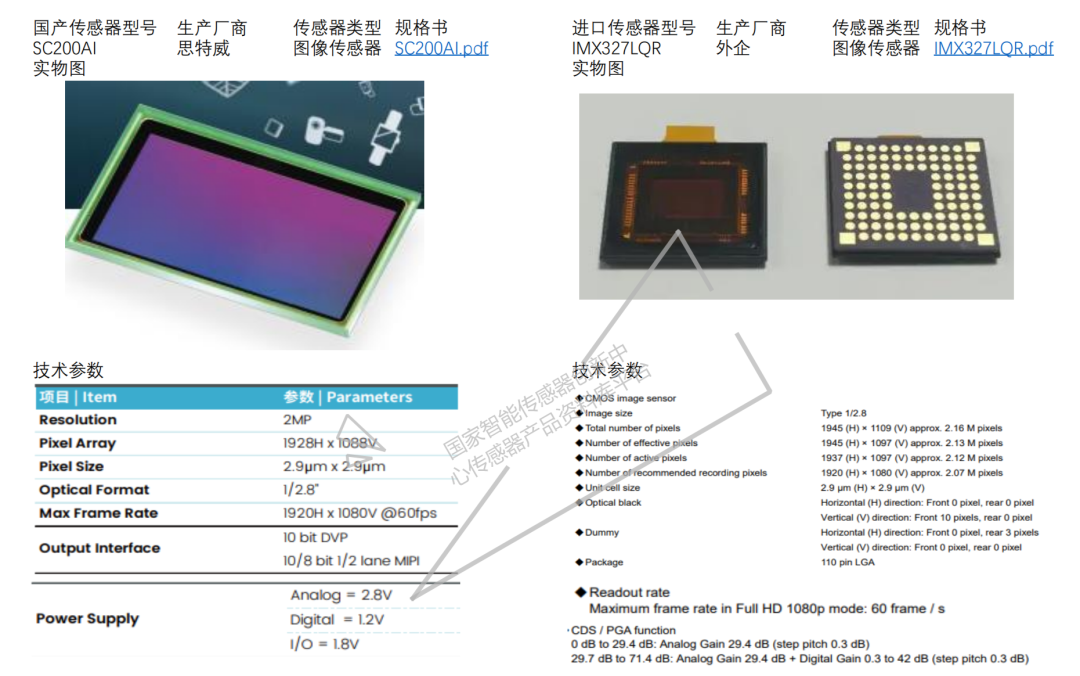

- 产品技术实力和国外产品对比
- 点评
动态范围上皆为42db,支持rgb拍摄,在供电条件上,两款传感器的数字电压和i/o电压皆为1.2V和1.8V,模拟电压上国产传感器为2.8V,低于进口传感器;

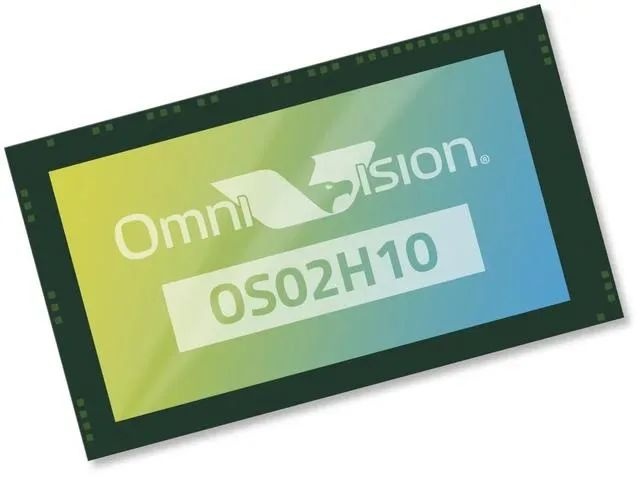

2021年1月13日,豪威科技推出 1080P 安防图像传感器新品 OS02H10。这款 2.9 微米 1080P 图像传感器可将豪威科技的近红外(NIR)、 Nyxel 和 PureCel Plus 技术运用到摄像头中。
这款传感器还提供多个高动态范围(HDR)选项,能以 60 帧 / 秒的速度实现快速移动物体的 1080P 静态影像和视频捕捉。此外,OS02H10 可为具有 AI 功能的电池供电摄像头提供系统超低功耗模式。OS02H10 采用 PureCel Plus 像素架构,其 SNR1 比豪威科技的前代 1080p 2.8 微米主流安防传感器高 70%。

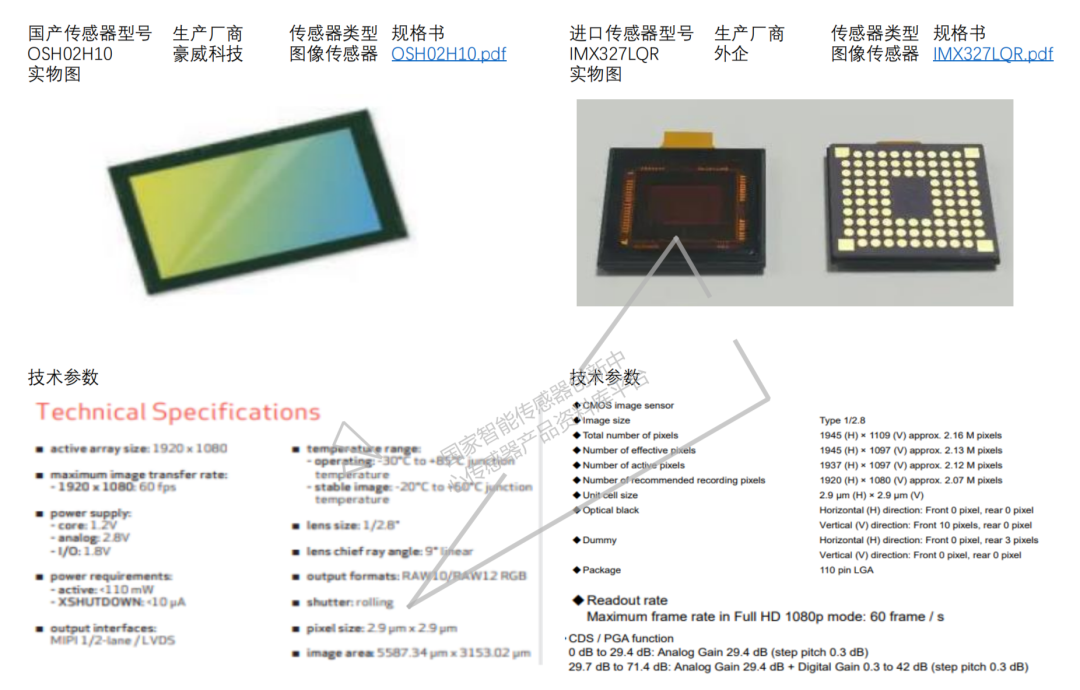

- 产品技术实力和国外产品对比
- 点评
支持RGB拍摄,在供电条件上,两款传感器的数字电压和i/o电压皆为1.2V和1.8V,模拟电压上国产传感器为2.8V,低于进口传感器;

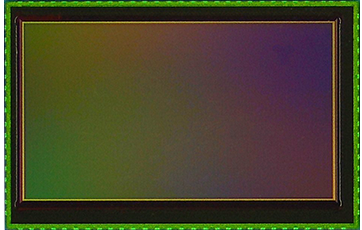

锐芯微BG0808 是一款1/2.7英寸、2M BSI超低照度图像传感器,有效像素为1928H x 1088V。它采用3uBSI像素,拥有极佳的感光灵敏度和信噪比,同时还支持2帧Stagger HDR曝光方式。
它可实现高动态范围,最高支持60fps高帧率,同时支持单帧和多帧的曝光触发;MIPI/DVP图像输出接口经过特别的优化,芯片面积和功耗大大提升了费效比;高温度工作范围,完美适应苛刻的工作环境。

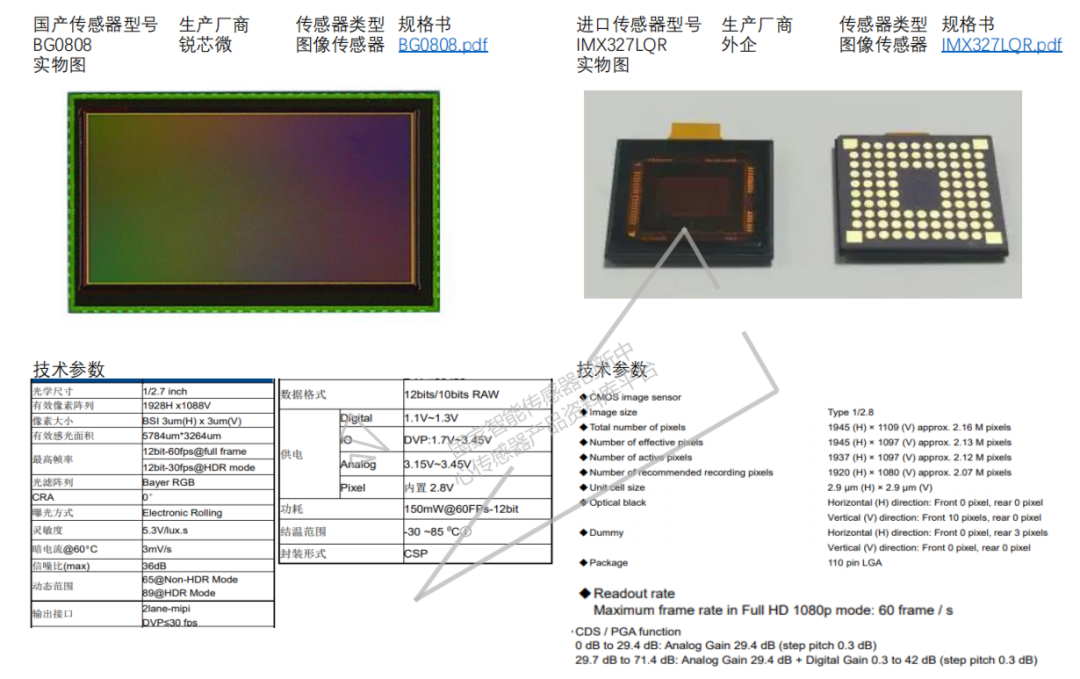

- 产品技术实力和国外产品对比
- 点评
在供电条件上,两款传感器在数字电压、IO电压上皆可设置为1.2V、1.8V,但国产传感器有更大的电压范围,模拟电压为3.15-3.45V大于进口传感器;
BF3237CS是一款1/2.7英寸1080P全高清CMOS图像传感器,包含CMOS图像传感器(CIS)和传感器控制。它采用世界上最先进的CMOS图像传感器工艺制造,可实现超低暗噪声、高灵敏度、高动态范围和极低功耗的成像系统。

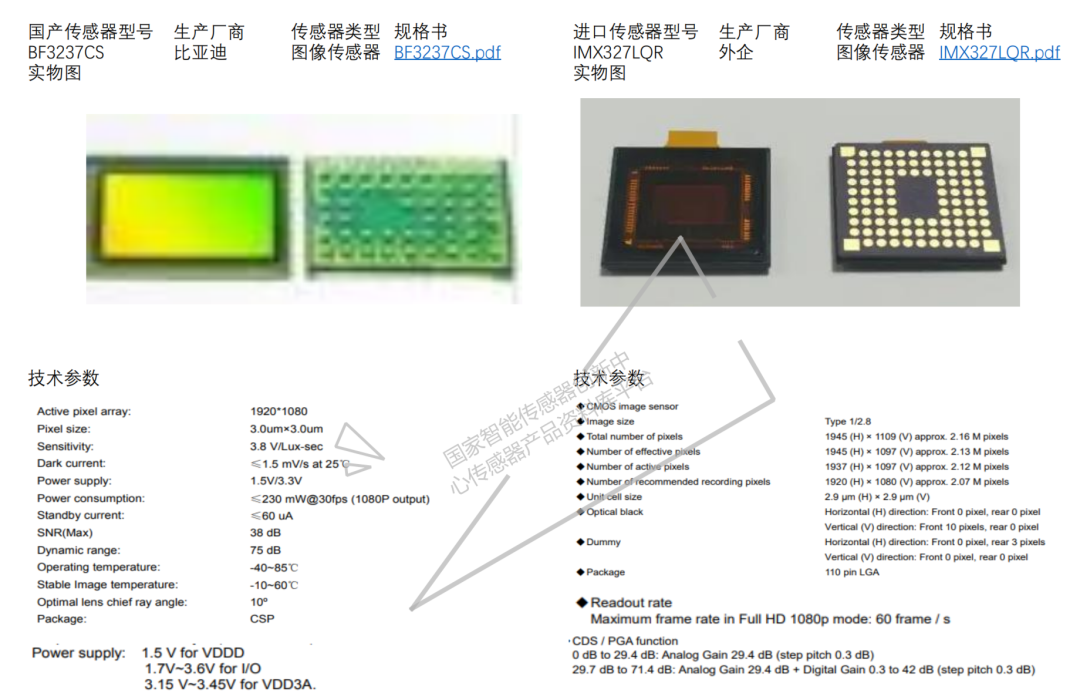

- 产品技术实力和国外产品对比
- 点评
在供电条件上,两款传感器在IO电压上皆可设置为1.8V,但国产传感器有更大的电压范围,模拟电压为3.15-3.45V,数字电压为1.5V皆大于进口传感器;
关于产品技术实力详情内容,可登录国家智能传感器创新中心传感器产品资料库平台获取更多信息(网址:
https://sensorsupermart.si-wave.net/)
在安防领域,据了解思特威2018年在安防领域的出货量为6000多万片,成为隐形的安防监控CMOS图像传感器出货量冠军。
作为领先的数字图像处理方案开发商,豪威科技在安防领域有着深厚积累。2019 年营收近 100 亿元,规模居于国内 IC 设计公司的前列,其中,安防业务全球第二,营收 11.8亿,占公司营收比例13.6%。
锐芯微主要从事高端图像芯片定制业务、高灵敏度图像传感器芯片和摄像机芯的研发、设计及销售业务。产品应用覆盖安防监控、车载摄像、低照度成像、机器视觉、医疗设备及科学成像等领域。
不积跬步无以至千里。希望更多的本土传感器企业联系我们,让我们一起用一个个创新的产品和应用案例来展现国产传感器的力量。
目前在物联网更多细分应用领域仍存大片空白和本土机遇,这给了中国企业“弯道超车”的机会。未来国产传感器企业如何在广阔的物联网市场快速崛起,我们拭目以待。
